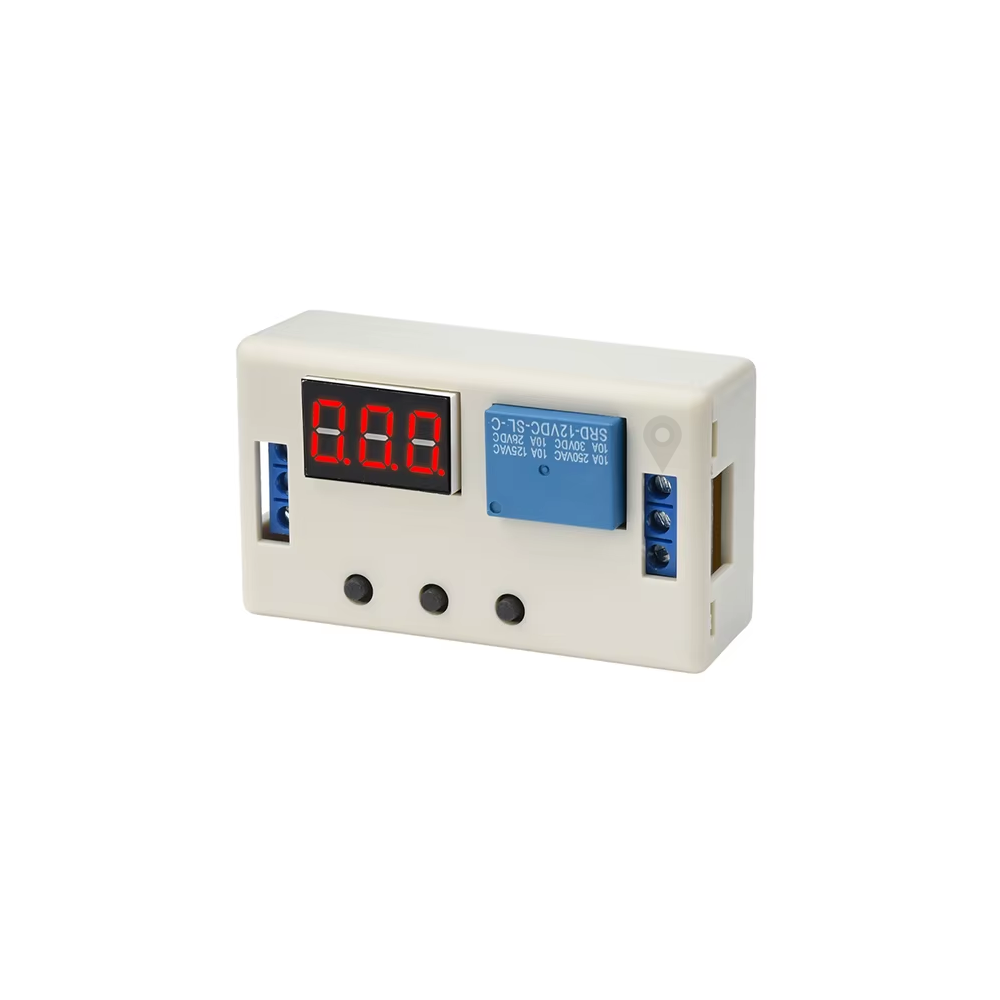

مؤقت 12V

1.يدعم جهد التشغيل DC12V وله قدرة قوية على التكيف.

2.مشغل عالي المستوى، نطاق الإدخال DC4V ~ 20V، مناسب لمختلف مصادر الإشارة.

3.تصل قدرة التحكم القصوى إلى 30 فولت/5 أمبير، مما يلبي متطلبات أحمال التيار المستمر أو التيار المتردد.

4.تضمن الحماية المدمجة ضد العكس وعزل optocoupler التشغيل المستقر والموثوق.

5.عمر خدمة طويل، عزل مدخلات الإشارة، قدرة قوية ضد التداخل.

جهد العمل: DC12V (جهد العمل العادي DC10V ~ 16V)

قدرة الإخراج: يمكنك التحكم في تيار مستمر أو تيار متردد 220 فولت/5 أمبير في حدود 30 فولت/5 أمبير

التيار الثابت: 20 مللي أمبير

تيار العمل: 50 مللي أمبير

درجة حرارة العمل: -40 ~ 85℃

الحجم: 64.2 ملم * 34.8 ملم * 18.5 ملم

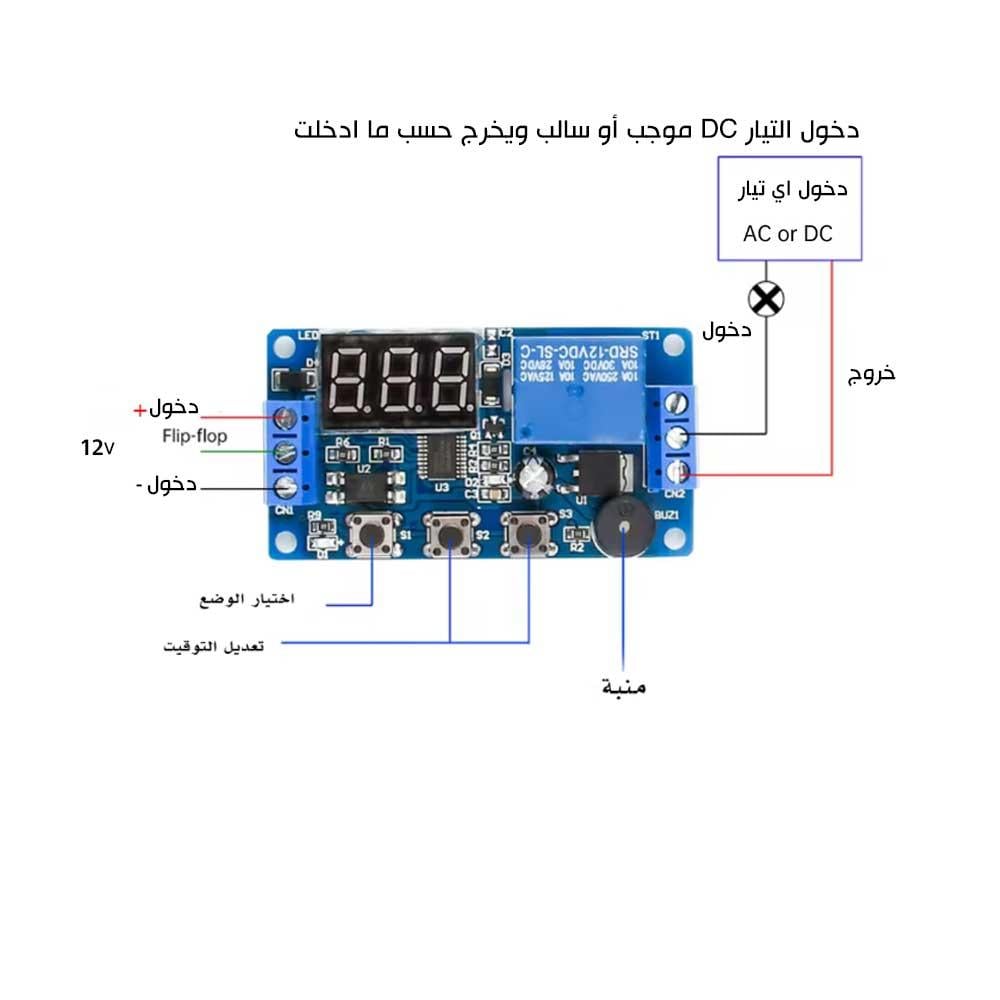

الميزات: دائرة إدخال الجهد العكسي المضادة، أسلاك خالية من القلق.عزل مدخلات الإشارة optocoupler، قدرة قوية ضد التدخل.قم بتعيين معلمات مصدر الطاقة والتخزين الدائم.

الوظيفة:

S1: التشغيل، اضغط على S12 ثانية للدخول إلى قائمة اختيار الوضع، اضغط على S1 لتحديد أوضاع P-1~P-4.

S2: مفتاح موافق/تحويل: اضغط لضبط موضع وميض LED، الذي يومضه LED، وS3 لضبط قيمة وميض الأنبوب الرقمي.قبل الضغط على S2، لن تومض الأرقام بعد الآن.

S3: تومض شاشة عرض الأرقام، ويقوم S3 بضبط الرقم للتغيير من 0 إلى 9 بالتسلسل.شاشة رقمية عادية، S3 يضبط موضع النقطة العشرية.تمثل النقطة العشرية في الوحدات من 0 إلى 999 ثانية، وفي العشرات تمثل من 0 إلى 99.9 ثانية، وبدون نقطة عشرية تمثل من 0 إلى 999 دقيقة.

الوصف :

P-1: عند استقبال إشارة الزناد، يفتح التتابع وينتهي صلاحية المؤقت ويغلق التتابع.

A1: غير صالح مرة أخرى خلال فترة التشغيل المتأخرة

A2: خلال فترة تشغيل تأخير إعادة التعيين

A3: تأخير التشغيل مرة أخرى خلال فترة إعادة ضبط مرحل توقيت الإنهاء

P-2: تلقي إشارة الزناد، وقت البدء X، نهاية مرحل العد، وقت البدء Y، نهاية مرحل العد

P-3: وضع تبديل الحلقة

A1: بعد تشغيل مرحل الطاقة، ينتهي المؤقت بحلقة لا نهائية.

ج2: بعد إيقاف تشغيل مرحل الطاقة، ينتهي المؤقت بحلقة لا نهائية.
